フットバルブとは何ですか、なぜ信頼性の高い流体制御システムに不可欠なのか

A ふーTバルブは流体移送およびポンプシステムの小さいながらも重要なコンポーネントであり、呼び水の維持、逆流の防止、およびポンプの損傷からの保護において決定的な役割を果たします。シンプルであるにもかかわらず、間違ったフートバルブを選択すると、効率の低下、頻繁なメンテナンス、または完全なシステム障害につながる可能性があります。この詳細なガイドでは、フート バルブとは何か、その仕組み、タイプ、材料、用途、および長期的な信頼性を確保するために適切なバルブを選択する方法について説明します。

目次

1. フットバルブとは何ですか?
2. フットバルブはどのように機能しますか?
3. ポンプシステムにフートバルブが不可欠な理由は何ですか?
4. 一般的なタイプのフートバルブ
5. フートバルブの材質と性能
6. フットバルブの主な用途
7. 適切なフットバルブの選び方
8. インストールとメンテナンスのベストプラクティス
9. フットバルブの一般的な問題と解決策
10. よくある質問 (FAQ)

1. フートバルブとは何ですか?

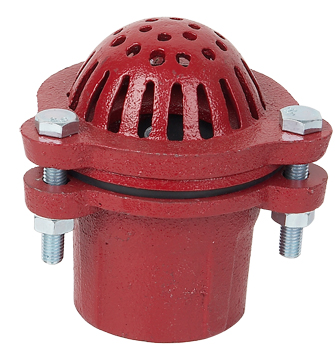

A フットバルブ逆止弁の一種で、吸引ラインの入口端に取り付けられ、通常はタンク、井戸、貯留槽などの流体源に浸漬されます。その主な機能は、流体が一方向に流れることを可能にし、ポンプが停止したときの逆流を防止することです。

標準のチェックバルブとは異なり、フートバルブには通常、ストレーナが内蔵されています。このストレーナは、破片、堆積物、固体粒子がポンプ システムに入るのを防ぎ、磨耗を軽減し、機器の寿命を延ばします。

構造設計と仕様の詳細な概要については、このフート バルブ製品リファレンスを参照してください。

2. フットバルブはどのように機能しますか?

フートバルブの動作原理は圧力差に基づいています。

• ポンプが始動すると、吸入圧力によってバルブディスクまたはポペットが開きます。
• 液体は吸引ラインに上向きに流れます。
• ポンプが停止すると、重力と背圧によってバルブが強制的に閉じられます。
• 保持された液体により、次のサイクルに向けてポンプの準備が整います。

フートバルブは呼び水を維持することにより、手動で呼び水を繰り返す必要がなくなり、作業効率が向上し、ダウンタイムが削減されます。

3. ポンプシステムにフートバルブが不可欠なのはなぜですか?

ポンプに遡るシステム障害の多くは、実際にはフートバルブの欠落または不適切な選択によって引き起こされます。高品質のフートバルブには、いくつかの重要な利点があります。

• 逆流を防止します:液体がソースに逆流するのを防ぎます。
• ポンプのプライム状態を維持します。即時起動を保証します。
• ポンプコンポーネントを保護します。キャビテーションと空運転を軽減します。
• ゴミをフィルターします:ストレーナ内蔵で目詰まりを軽減します。

のような企業北デリ信頼性の高い流体システムを設計するための基礎的なステップとして、適切なフートバルブの選択を強調します。

4. 一般的なフートバルブの種類

5. フートバルブの材質と性能

材料の選択は、フートバルブの寿命と互換性に直接影響します。

• 真鍮：耐久性、耐腐食性に優れ、水道システムに最適です。
• ステンレス鋼：高強度、耐薬品性、工業用グレード。
• プラスチック(PVC、ナイロン):軽量でコスト効率が高く、耐薬品性に​​も優れています。
• 鋳鉄：非腐食性流体を使用するヘビーデューティ用途。

適切な材料を選択すると、早期故障が防止され、食品加工や化学薬品の取り扱いなどの業界における法規制への準拠が保証されます。

6. フートバルブの主な用途

フートバルブはさまざまな業界で広く使用されています。

• 給水および灌漑システム
• 工業用ポンプ場
• オイルおよび燃料移送システム
• 化学処理プラント
• 消防・緊急ポンプ設備

たとえば、農業用灌漑では、適切なサイズのフートバルブを使用すると、起動時間とエネルギー消費を大幅に削減できます。

7. 適切なフットバルブの選び方

適切なフートバルブを選択するには、いくつかの重要な要素を評価する必要があります。

1. 流体の種類と化学的適合性
2. 使用圧力と温度
3. 吸込管径
4. 固形物または破片の存在
5. 設置深さと環境

経験豊富なメーカーへのコンサルティング北デリシステム要件とフートバルブ仕様の間の最適なマッチングを確保するのに役立ちます。

8. インストールとメンテナンスのベストプラクティス

• フートバルブは必ず垂直に取り付けてください。
• タンク底部との隙間を十分に確保してください。
• ストレーナは定期的に掃除してください。
• シールと可動部品を定期的に検査してください。

適切に取り付けると、性能が向上するだけでなく、フットバルブとポンプの両方の耐用年数も長くなります。

9. 一般的なフットバルブの問題と解決策

10. よくある質問 (FAQ)

Q1: フート弁と逆止弁は同じですか?

いいえ。どちらも逆流を防止しますが、吸込側にはフートバルブが取り付けられており、通常はストレーナが付いています。

Q2: ポンプはフートバルブなしでも動作しますか?

技術的には可能ですが、頻繁にプライミングが必要となり、効率の低下や損傷が発生する可能性があります。

Q3: フートバルブはどれくらいの頻度で交換する必要がありますか?

交換時期は使用状況にもよりますが、6～12ヶ月ごとの定期点検を推奨します。

Q4: どのサイズのフートバルブを使用すればよいですか?

流量の制限を避けるために、フートバルブのサイズは吸引パイプの直径と一致する必要があります。

結論

フートバルブは小さなコンポーネントに見えるかもしれませんが、システムの安定性、効率、ポンプ保護の維持におけるその役割は非常に大きいです。信頼性の高い流体ハンドリング システムを設計する際には、材料の選択から設置方法に至るまで、あらゆる詳細が重要になります。

専門的なガイダンスやアプリケーションに合わせた高品質のフートバルブソリューションをお探しの場合は、お問い合わせ今日。のチーム北デリは、システムのパフォーマンスを最適化し、長期的な運用コストを削減するのに役立ちます。
