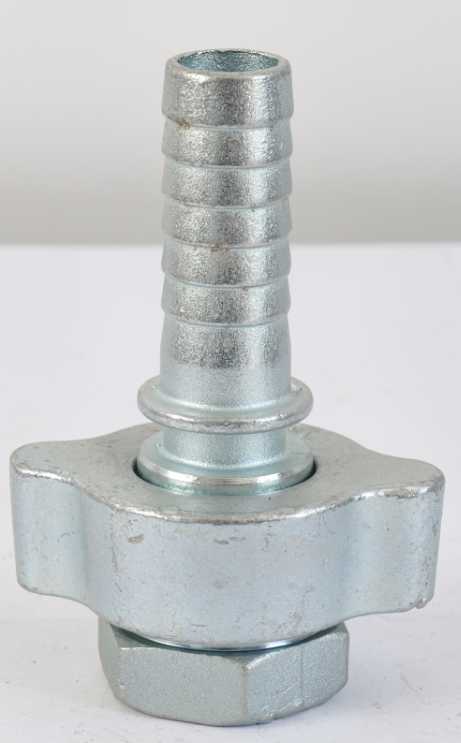

高圧システムにアースジョイントカップリングが不可欠な理由は何ですか?
2025-11-17
技術仕様: 精密寸法
表 1: 寸法規格
| パラメータ | タイプA (研究室/製薬) | タイプB（工業用） | テスト認定 |
|---|---|---|---|
| 接続サイズの範囲 | 1/4インチ～2インチ | 1/2インチ～6インチ | PED 2014/68/EU |
| 最高使用圧力 | 5,000 psi | 10,000psi | ASME B16.5 クラス 2500 |
| 表面仕上げ(Ra) | ≤ 0.2 μm (ミラー) | 2.5～4.5μm | ISO 4288888 |
| テーパー角 | 1:10±0.03° | 1:10±0.05° | DIN 2971/BS 7786 |
| 材質のオプション | 316L ステンレス / アロイ 20 | インコネル625/モネル | ASTM A182 / A276準拠 |
| 環境 | 温度範囲 | 真空シール(Torr) | サイクリング許容値 | 平均故障間隔 |
|---|---|---|---|---|
| 極低温 (-196°C) | 完全なシールの完全性 | 1x10-9 | 20,000サイクル | パラメータ |
| 高温（540℃） | 変形なし | 1x10-7 | 12、500サイクル | 8年 |
| 腐食性 (H2S Cl-) | 孔食なし | 1x10-8 | 15,000サイクル | 15年 |
代替手段と比較した運用上の利点
1.ゼロ許可シール
正確にラップされた 1:10 テーパーにより、爆発的な減圧の危険が排除されます。
2.熱補償
ボルトを締め直すことなく、膨張率の差に対応できます。
3.デッドボリュームの削減
フェイスシールフィッティングと比較して内部キャビティ容積が 80% 少ないため、HPLC システムでのサンプルの捕捉を防ぎます。
4.設置効率
手で締めて接続すると、わずか 6 ～ 8 フィートポンドのトルクで接続が確立されます。
アースジョイントカップリング: 技術 FAQ:
Q: どのくらいの頻度で行う必要がありますかアースジョイントカップリング再ラップされるか？
A: 標準サービスの場合: ラボ環境: 18 か月ごと (または 1,000 回の切断) プロセス配管: 5 年間隔で浸透染料検査を行う サービスが必要なインジケータ: 目に見えるびびりマーク > 深さ 0.5µm
Q: できますか？アースジョイントカップリング液体酸素システムの Swagelok 継手を交換しますか?
A: LOX サービス向けに評価されたタイプ A の鏡面仕上げカップリングのみ: ASTM G124 に基づく酸素適合性テストに合格しています。かじりを防ぐためにニッケルメッキボディのみを使用してください。IEST-STD-CC1246 クラス 10 プロトコルに従って洗浄されています。Q: 正しい取り付けトルクはどれくらいですか?
A: この順序に従ってください: 接触力に抵抗するまで手で締めます バックアップ レンチで 1/6 回転させます (1 インチ カップリングの場合は最大 8 フィートポンド) ペイント ペンで位置に印を付けます。これ以上回すと微小かじりが発生します。
